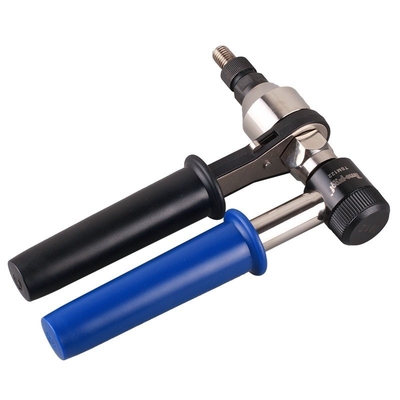

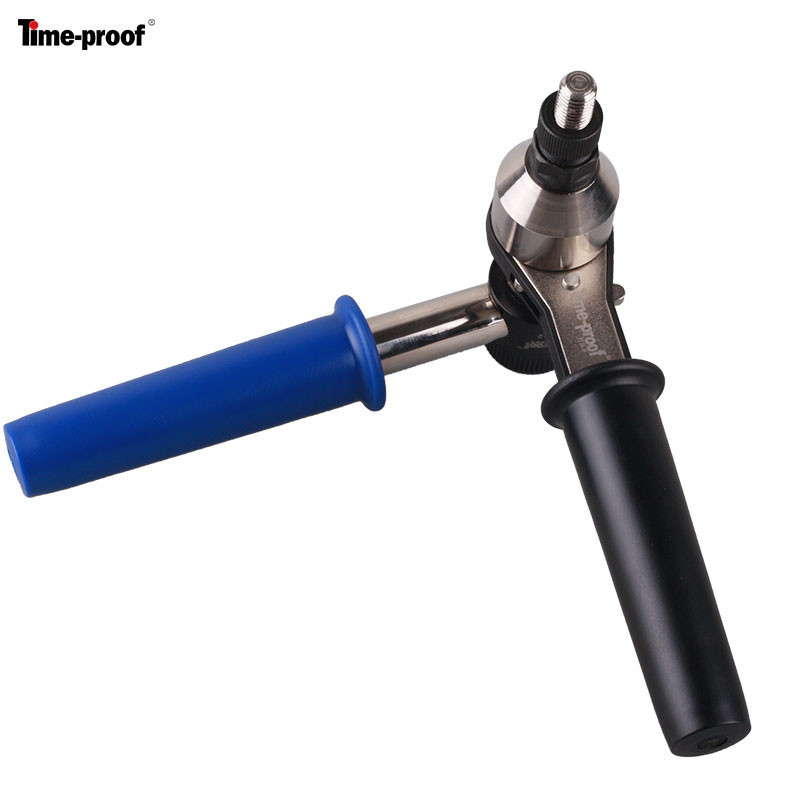

أداة تثبيت يدوية بسقاطة شديدة التحمل M5 M6 M8 M10 M12

أداة السقاطة شديدة التحمل مسدس برشام صامولة يدوي أداة إعداد الصواميل M5 ، M6 ، M8 ، M10 ، M12 TSM122

تحديد:



نموذج:TSM122 السقاطة على غرار

سكتة دماغية:0-7 مم (قابل للتعديل)

الوزن: 1.1 كجم
الحجم: 203 * 140 ملم







سعة:



M5 / M6 / M8 / M10 / M12 (متري)



صواميل برشام من الألومنيوم / الفولاذ / الفولاذ المقاوم للصدأ من جميع الأنماط / المواد.







الأداة: x1



طقم مغزل + قطعة أنف: x5.5

{M5، M6، M8، M10، M12 (مثبتة بالفعل على الأداة)}



دليل: x1













مقدمة
الوقت المناسب^®هوائي / هيدروليكي
سلسلة أدوات التثبيت

ابتكار وميزة فريدة
تتمثل أبرز ميزات الأدوات في التصميم الفريد لهيكل الأدوات - أسطوانات الهواء.
مع تصميم أسطوانة الهواء العمودية على شكل سداسي ، فإنها تغير طريقة الإنتاج الثلاثية.يتم إغلاق أسطوانات الهواء ، من الأعلى والأسفل ، بواسطة ستة براغي بدلاً من النقر ثلاثيًا على الخيط حول الأسطوانة
الجسم الذي يتطلب سماكة مادة كبيرة.مع طريقة إغلاق الأسطوانة الفريدة ، تجعل الأدوات أخف نسبيًا.
ينتج عن التصميم الفريد أيضًا إنتاج فعال لمواده الخام ذات الأشكال الأنبوبية الطويلة الكبيرة.بدون القوالب غير المرنة ، يمكن عمل ارتفاع الأسطوانات بمرونة لتطبيق مجموعة واسعة من ضربات الأداة بأكثر الطرق الاقتصادية.
ثبت أن قوة الأسطوانات كافية من خلال مادتها المصنوعة من سبائك الألومنيوم المستخدمة في صناعة الطائرات.
تصميم الأسطوانة الفريد حاصل على براءة اختراع.

فوائد
مساعدة الشركة المصنعة في تنظيم مجموعة واسعة من سلسلة الأدوات ، ومواصلة تطوير الأدوات المخصصة بتكاليف أقل ؛مساعدة الموزعين على تنظيم مجموعة كاملة من الأدوات بسهولة ؛وتنفيذ خدمات ما بعد البيع بشكل ملائم ؛

تصميم وحدات
إنه نهج آخر في تصميم مجموعة الأدوات لتقليل التكاليف
ومواد المخزون الضرورية للإنتاج والصيانة والإصلاح.
مجموعة أدوات التثبيت الهوائية المقاومة للوقت ™ Time-proof ™ تمتلك عددًا من الأجزاء
التجميعات القابلة للتبديل بين الطرز المختلفة.يساعد بشكل ملحوظ على
الموزعين في إدارة الخدمة.

سلسلة الأدوات
سلسلة تجارية
سلسلة صناعية
سلسلة مهنية

سلسلة تجارية:

تتكون أدوات تثبيت السلاسل التجارية من نماذج بالبادئة -Z:Z5000 ، Z5000V ، Z5000A ، Z5000AV لضبط المسامير العمياء حتى 4،8 / 5،0mmZ6400 ، Z6400V لتثبيت المسامير العمياء حتى 6،4 مم.
تشير أكواد النموذج مع اللاحقة -V إلى الأداة ذات نظام الشفط الفراغيلإمساك المسامير العمياء في أنف الأداة والتفجير التلقائيمغزل الباقي بعد التثبيت.
تشير أكواد النموذج مع اللاحقة -A إلى أن الأدوات مخصصة مع الجرتعزيز القوة عند التضحية بالسكتة الدماغية ، وإقران Z5000 و Z5000A ،Z5000V و Z5000AV.
يتم ترتيب مظهر أدوات السلاسل التجارية باللون الأسود ولكن الأحمرالزناد كافتراضي.
يتم وضع أدوات السلاسل التجارية لخدمة DIY و شبه الصناعيةجزء من السوق.انخفاض التكاليف الموجهة ، يتم ترتيب الإنتاج في معظمهاالطريقة الاقتصادية مع الإنتاج الضخم.باستثناء القليل من المواد غير المهمة للأجزاء ،الأجزاء الرئيسية وتجميعات الأجزاء لا تضر بالجودة ، وذلك لإطالة عمر الأداة من خلال الصيانة الأساسية البسيطة بواسطة غير المحترفينالمستخدمين.
يوضح اختبار الحياة للنموذج الأساسي Z5000 أن الأداة بدأت في فقدان حد الإعدادبعد وضع تقريبا.120000 قطعة من المسامير العمياء alu / steel multigrip 4،8 x 15بدون غسالات (ضربتان لبرشام واحد).أثناء الاختبار ، مجموعة واحدة من الفكينيتم استبدالها بسبب البلى بعد 54000 قطعة من المسامير.

سلسلة صناعية:

تتكون أدوات التثبيت من السلسلة الصناعية من نماذج ، مع البادئة -N لأدوات ضبط المسامير والبادئة -M لأدوات ضبط صواميل البرشام:
N240 ، N240V لتثبيت المسامير العمياء حتى 4،0 مم
N250 ، N250V لضبط المسامير العمياء حتى 4،8 / 5،0mm
N640C ، N640CV ، N640G ، N640GV لتثبيت المسامير العمياء والمسامير العمياء الهيكلية حتى 6،4 مم
N1100G لضبط Monobolt أو ما يعادله حتى 10 مم
M2308 لضبط صواميل البرشام العمياء حتى M8
M2312 لضبط صواميل البرشام العمياء حتى M12
M2312L لضبط الصواميل المنقسمة بشوط يصل إلى 16 مم
M2314 لإعداد صواميل برشام عمياء حتى M14
تشير أكواد النموذج مع اللاحقة -V إلى الأداة التي تحتوي على نظام شفط فراغ لتثبيت المسامير العمياء في قطعة الأنف وتنفخ المغزل المتبقي تلقائيًا بعد الضبط.
تشير أكواد النموذج مع اللاحقة -C إلى أن الأداة مصممة لسكتة دماغية طويلة جدًا لتطبيق إعداد Monobolt أو Interlock أو Magnalock أو ما يعادله ؛بينما تشير اللاحقة -G إلى أن الأداة مصممة للحصول على قوة جر إضافية بتطبيق إعداد Hemlok أو ما يعادله.
تهدف أدوات السلاسل الصناعية إلى قطاع السوق من التطبيقات الصناعية والمهنية العامة.تتضمن السلسلة أدوات ضبط المسامير العمياء بالإضافة إلى أدوات إعداد صواميل البرشام / البراغي ، وأداة إعداد الصواميل المنقسمة.
إنها السلسلة الرئيسية من مجموعة أدوات التثبيت بالهواء المضغوط Time-proof ™.
هناك عدد من مجموعات الأنف الممتدة الوظيفية والملحقات المخصصة لمختلف التطبيقات في الإنتاج الصناعي.
تتمتع شركة Time-proof بفريق R & D ذو خبرة في خدمة حلول التثبيت للعملاء.

سلسلة المهنية
تتكون أدوات التثبيت الاحترافية للسلسلة من الطرز: QH264 ، لضبط Lockbolts حتى 6،4 ملم
QH1100 لضبط مسامير القفل حتى 10 مم TK164 لضبط مسامير السرعة حتى 6،4 مم وأدوات ضبط برشام محرك المطرقة ومعدات التثبيت.

يتم تطوير أدوات التثبيت ذات السلاسل الاحترافية وفقًا لمتطلبات العملاء ويتم الترويج لها من خلال خدمة حلول تثبيت السحابات.
يتم ترتيب مظهر أدوات السلاسل الصناعية والسلسلة الاحترافية بأسطوانات هواء زرقاء اللون كإعداد افتراضي.
